索膜結構：索膜技術與材料

日期：2020-07-27

承重結構的基本承重構件采用受拉的懸索以及張拉的薄膜，稱為懸索結構或膜結構。由于受拉構件的承載能力決定于強度而不是穩定性，因而能充分發揮鋼索和膜材受拉工作時強度高、自重輕的特點。同時，由于覆蓋材料自重輕，使承重結構的重量較小，因而懸索結構和張拉薄膜結構更適合于在大跨度結構中使用。


懸索結構的分類：

懸索屋蓋結構通常由懸索系統，屋面系統和支承系統三部分構成
1：?jiǎn)螌討宜黧w系：

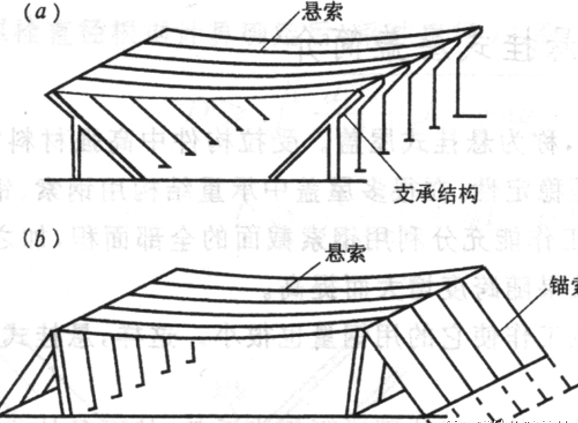

1.1：?jiǎn)螌訂蜗驊宜鹘Y(jié)構：由許多平行的單根拉索組成，構成單曲下凹屋面，拉索兩端懸掛在穩定的支承結構上

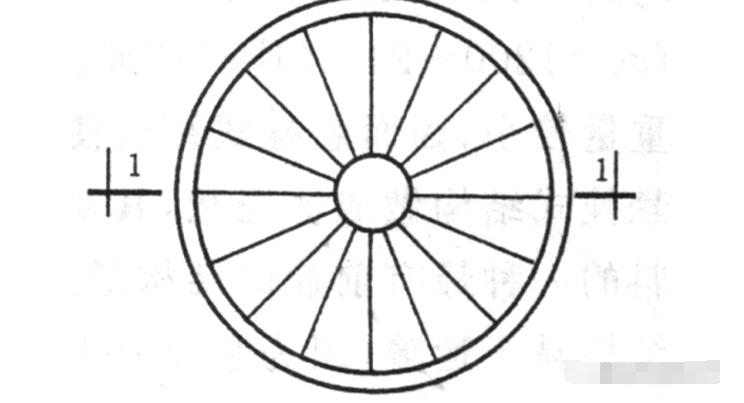

1.2單層輻射狀懸索結構

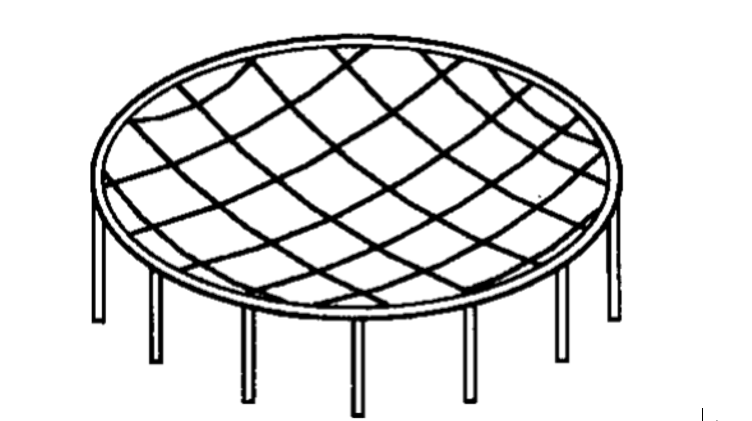

1.3單層網狀懸索結構


受力特點

        單層懸索結構的形狀穩定性不好，是一種可變體系，其平衡形狀隨荷載分布方式而變。在恒載作用下呈懸鏈線形式，在不對稱荷載或局部荷載作用下產生大的位移（機構性位移）。索的張緊程度與索的穩定性（抵抗機構位移的能力）成正比。
        單層懸索結構的抗風能力差，在風吸力作用下懸索內的拉力下降，穩定性進一步降低。
        垂跨比的影響：垂跨比大，穩定性和剛度大，索拉力小，但占用空間。通常取1/20～1/10

增加穩定性的措施
?   單層懸索結構宜采用重屋面，如裝配式鋼筋混凝土板；
?   采用預應力鋼筋混凝土懸掛薄殼；
?   設置橫向加勁構件。加勁梁或桁架分配局部荷載及將索連成整體。


2：雙層懸索體系

由一系列下凹的承重索和相反曲率的穩定索組成。每對索之間通過受拉鋼索或受壓撐桿連系，構成如桁架形式的平面體系，稱索桁架。
穩定索可以抵抗風吸力的作用，同時，相反曲率的穩定索和相應的索桿能對體系施加預應力，使每對索均保持足夠大的張緊力，提高了整個結構的穩定性與剛度。
承重索的垂跨比：1/20～1/15；穩定索的矢跨比1/25～1/20。
3：鞍形索網體系
索網結構是同一曲面上兩組曲率相反的單層懸索系統相交而成，下凹向?yàn)槌兄厮鳎贤瓜驗榉€(wěn)定索
4：混合懸掛體系
采用柔性的懸索體系與剛性的受彎構件（梁、網架、網殼、桁架等）相結合，可組成共同抵抗外荷載的各種混合體系。
此類結構或用鋼索懸掛其他構件，或由鋼索對其他構件提供附加支點，或用剛性的構件來加強懸索的穩定性，以減小不均勻荷載作用下的機構性位移。橋梁中的斜拉橋和懸索橋也屬于這類混合體系。


懸索結構的設計與構造

1：主要考慮作用力：恒荷載，屋面活荷載、雪荷載、風荷載以及溫度作用和地震作用等
2：變形驗算
據即將頒布的懸索結構技術規程，承重索豎向位移限值如下：
單層懸索體系從初始態算起 l/200;
雙層懸索體系、索網及橫向加勁索從預應力態算起l/250.
3：節點構造
3.1索與索連接 主要是U型連接和卡式
3.2索頭：
澆鑄頭
       較粗的索（d≥38mm）采用，又稱巴氏合金端頭，索末端線材須松開足夠長度，采用除油液體清洗，干后成刷狀，然后插進鋼鑄件插座楔形孔內（長度為5.5～6索徑）澆鑄高等級鋅等熱金屬或聚脂材料形成索的端頭。
cnc端頭
對于的d<38mm的索頭，現在基本是CNC加工的
索與其他結構部分的連接，連接方式多種多樣，應該根據實際情況而定。

對與索膜結構來說，應用最多的還是平行鋼絲束

平行鋼絲束

是由若干相互平行的鋼絲壓制集束或外包防腐護套制成，斷面呈圓形或正六角形; ?常用制索鋼絲直徑有5mm和7mm兩種，采用光面鋼絲 或鍍鋅鋼絲；鋼絲呈蜂窩狀排列，根數有7根、19根、 37根、61根等。
平行鋼絲束的優點
?鋼絲結構緊湊
?受力均勻
?接觸應力低
?能夠充分發揮高強鋼絲材料的軸向抗拉強度
?彈性模量與單根鋼絲接近
索膜結構之膜材：

采用純索結構的索膜結構一般使用的PTFE 膜材和ETFE 單層膜結構。但是國外也用純索結構的ETFE 氣枕結構，但是很少見。
PTFE 膜材抗拉強度高，其基布為玻璃纖維組成，有一定的剛度，比較適合純索結構。還有一點很重要的是PTFE力學穩定性好，沒有力學松弛。而索結構的ETFE單層比較時候立面，或者內裝飾。否則容易積水。


膜與索的連接方式：

?   索套連接
?   束帶連接
?   扣帶連接
?   金屬配件連接
?   受壓彈簧連接
