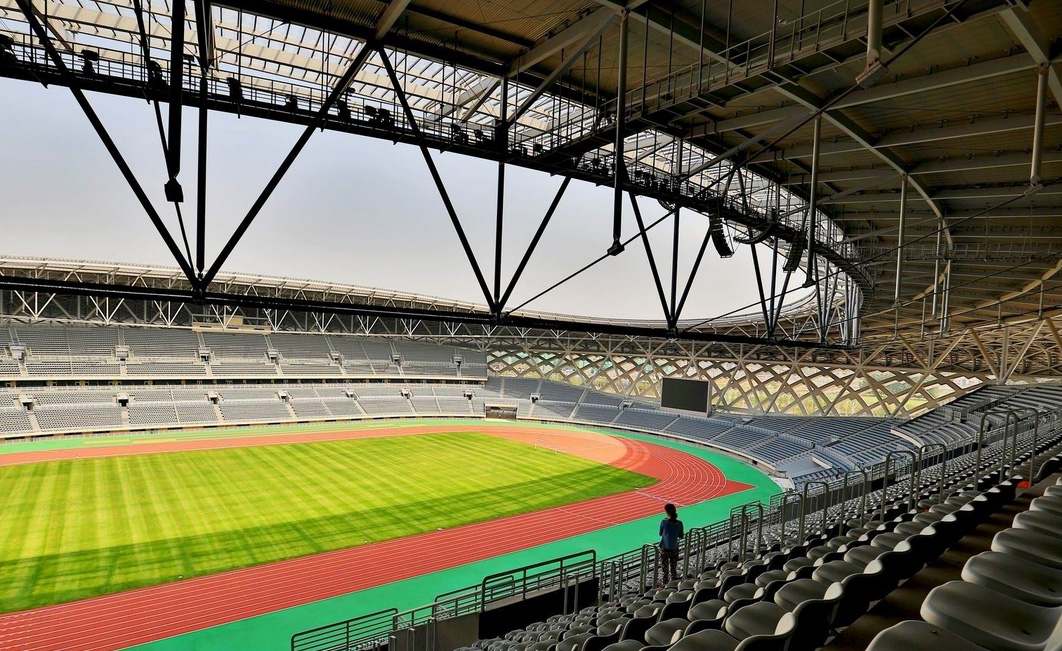

屋面鋼結構體系由11道變截面H型鋼梁和沿著屋面曲面布置的環向H型結構檁條組成。H型主鋼梁的最大跨度接近50m（未包括懸挑部分），其主鋼梁的最大外懸挑長度為18.8m。其中屋面主鋼梁的一端（靠近體育場內側）支承在雙拱支承體系上；主鋼梁的另一端（靠近體育場外側）支承在斜面鋼管混凝土支承柱上，斜鋼管混凝土支承柱與混凝土看臺采用插入式牛腿形式連接，為其提供必要的側向支承。由于拱形的屋面形狀，H型結構主檁條一方面為主鋼梁提供必要的側向支承。另一方面也承擔了較大的軸力。在與主鋼梁的連接節點均采用剛性連接節點。
