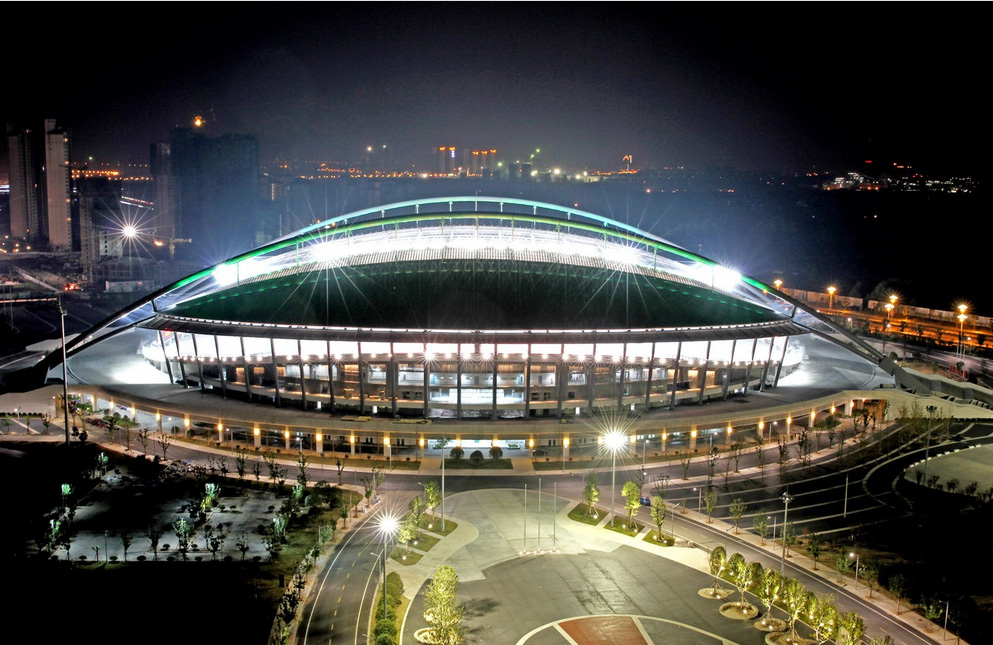

淮安體育場鋼結構的屋面形狀是由圓柱面相切而得的，罩棚由2個完全對稱的看臺組成。該工程的雙拱支承結構體系由上單管拱和下空間三角拱組成，拱腳跨度為282m。下空間三角拱桁架內部高度恰好可以布置燈光馬道。下空間拱由于設置了抗拉搖擺柱，跨度為192m。其中上單管拱由2000x（28-34）鋼管形成，下空間拱由一榀三角形拱形桁架組成，其中三角拱形桁架的兩根上弦鋼管截面為800*20，下弦單根鋼管截面1100*22，下空間三角拱的中部直腹桿截面為159*6，下空間三角拱的中部斜腹桿截面為273*10.下空間拱在中部平均高度為6.315m，漸變至端部搖擺柱處匯交于一點。由于在兩端下空間三角拱的端部匯交的桿件較多，且受力復雜，同時也為了滿足建筑美觀的要求，再設計上采用了鑄鋼節點形式。
